Bienvenue dans la deuxième partie de notre série sur l'intégration 3D. Dans l'article précédent, nous avons configuré le suivi de la caméra dans PFTrack et exporté une caméra virtuelle vers Maya. Nous allons maintenant montrer comment mélanger des objets 3D dans des images réelles avec précision et professionnalisme.
Si vous n'avez pas encore lu la première partie, Comment intégrer des éléments 3D dans des séquences vidéo – Partie I vaut le détour.
Récapitulatif du suivi de la caméra
La piste de caméra que nous avons terminée la dernière fois est affichée ci-dessous. Dans Maya, la caméra virtuelle suit exactement les images tandis que les objets de test restent fixes dans l'espace 3D.
Dans Maya, la caméra se déplace tandis que les objets de test maintiennent leur position dans l'espace.Nous avons omis les lumières, les matériaux et les ombres à ce stade ; l'objectif était une piste propre et précise.
Au-delà des accessoires statiques
Avant l'éclairage et le rendu, comprenez les types d'intégration 3D que vous pouvez réaliser dans une prise :
- Accessoires statiques – placez un maillage préfabriqué sur un marqueur.
- Objets animés – attachez un maillage pré-animé à un marqueur.
- Objets suivant un chemin – utilisez le suivi des caractéristiques pour créer une courbe et animer le maillage le long de celle-ci (par exemple, une voiture sur une autoroute en mouvement).
- Suivi d'objets/géométries – attacher un maillage à un élément mobile de la scène. PFTrack propose un nœud dédié pour cela.
Par exemple, j'ai inséré une voiture bleue dans plusieurs plans pour un client de Nashville. La voiture suit la route, les lumières et les ombres sont rendues pour correspondre aux images originales.
Un travail commandé pour un client à Nashville où j'ai dû insérer la voiture bleue dans différents plans. Projet personnelLe suivi d’objet/géométrie est particulièrement utile pour les rigs animés. En suivant une paire de bras à travers une scène, nous pouvons superposer un modèle 3D qui soit reste visible, soit sert de support à d'autres effets, comme une blessure numérique sur un véritable avant-bras.

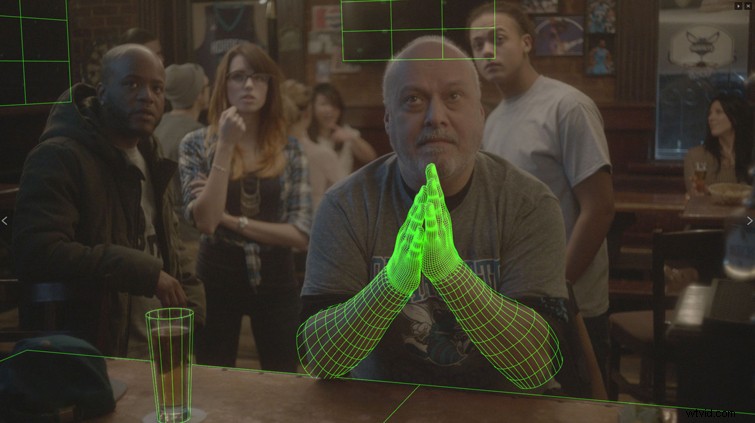

Suivi d'objet/géométrie sur les bras du personnage. Image via fxguide.com Suivre le visage d'un personnage
Une approche basée sur des marqueurs fonctionne bien pour l’animation faciale. Dans le célèbre Pirates des Caraïbes Dans le clip, les acteurs portaient des marqueurs qui permettaient à l'équipe VFX de remplacer le visage de l'acteur par un monstre numérique correspondant à chaque expression.
Un exemple de suivi du visage de Davy Jones dans Pirates des Caraïbes. Image via beforesandafters.com Créer votre scène 3D
Nous reviendrons sur l'exemple de la Partie I et passerons en revue le flux de travail Maya. Avec la caméra virtuelle déjà exportée, nous pouvons nous concentrer sur l'éclairage, les matériaux et le mouvement.
Testez votre objet sous différentes lumières
Un modèle doit se comporter correctement sous n’importe quel éclairage. Si l’ombrage n’est pas visible, le problème peut résider dans la topologie ou dans les paramètres des matériaux. Le rendu basé sur la physique (PBR) applique automatiquement les économies d'énergie, réduisant ainsi les erreurs courantes.
Pour des vérifications rapides, une seule carte HDRI fournit un éclairage à 360 degrés. Faites pivoter le modèle dans une platine de rendu pour détecter rapidement les problèmes d'ombrage.
J'ai utilisé plusieurs cartes HDR pour un projet qui nécessitait plus tard d'intégrer la voiture 3D dans des photographies sur place.
Création d'un rendu tout en testant la qualité de l'ombrage. Projet personnel
Une fois que l'ombrage semble naturel, passez à l'étape suivante.
Faire correspondre l'éclairage environnemental
Rapprochez-vous de l'éclairage qui apparaît dans la séquence. Un workflow simple mais efficace :
- Déterminez l'heure de la journée dans le clip.
- Parcourez une bibliothèque HDRI de haute qualité (par exemple, TurboSquid).
- Si le soleil est visible, localisez sa direction dans la scène.
- Faire correspondre la douceur des ombres :utilisez l'occlusion ambiante pour les scènes nuageuses.
- Prenez en compte les lumières artificielles comme les lampadaires ou les enseignes au néon.
Pour les prises de vue aériennes avec un environnement minimal, j'ai consacré peu de temps aux reflets. Dans les plans plus serrés, vous devrez créer des reflets de l'environnement sur des surfaces brillantes.
Nous aborderons les techniques de réflexion avancées dans la partie III.
Voici un exemple pratique :la voiture CG suit une trajectoire courbe et émerge d'un virage dans la séquence.
La voiture CG est dans un vrai clip. Regardez comment il suit la route et apparaît depuis le virageConfiguration de l'éclairage dans Maya

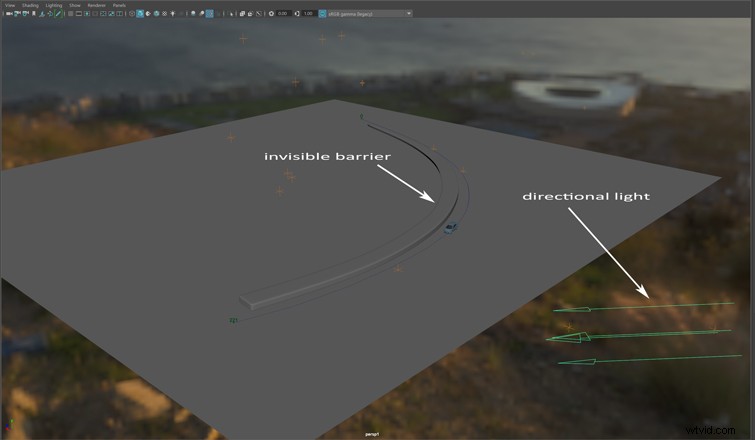

Trois éléments clés :
- HDRI (Skydome) qui correspond à l'éclairage ambiant du clip.
- Lumière directionnelle positionnée pour projeter des ombres correctes.
- Géométrie invisible pour capturer les ombres projetées.
La scène est volontairement simple; la route est un plan plat car la distance de la caméra cache de petites différences d'élévation. Nous créons une trajectoire de mouvement courbe sur ce plan et y attachons la voiture.
Les ombres sont rendues sur un calque séparé et composées dans After Effects. Dans le prochain article, nous aborderons les passes de rendu et l'utilisation des masques.
Les ombres HDRI ont été supprimées au profit d'ombres lumineuses directionnelles pour un meilleur contrôle.
Test de l'animation dans Maya

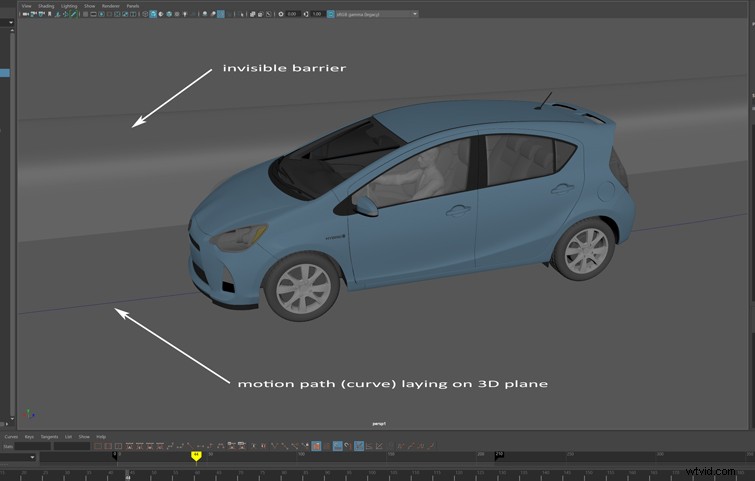

L'ombre est projetée sur la barrière invisible, qui suit la vraie sur les images. Géométrie personnalisée pour des ombres réalistes
Lorsque le terrain est irrégulier, PFTrack peut exporter des localisateurs qui tracent la surface réelle. Construire une route en 3D qui correspond à la pente réelle ajoute du réalisme.
Un nouveau clip vidéo avec notre voiture en 3D- Route avec une altitude précise.
- Segment de terrain inférieur pour capter l'ombre de la voiture.
- Côté pont avec piliers pour montrer l'interaction avec l'ombre.
- Arbre qui projette une ombre sur la voiture au départ.
Ces géométries simples restent invisibles dans le rendu final; ils n'existent que pour capturer les ombres correctes.
Scène Maya avec géométries personnalisées Utilisation d'une caméra fixe qui suit la voiture tout au long du planLa variation du terrain est évidente :la voiture descend vers le pont, puis monte sur une surface relativement plane.
Nuances de lumière et d'ombre
Les ombres sont essentielles pour la profondeur. Ils doivent s'adapter à la pente du terrain et aux éventuels objets qui se croisent.
L’ombre de l’arbre doit correspondre à sa position réelle; un accessoire générique suffit tant que l'ombre projetée s'aligne.

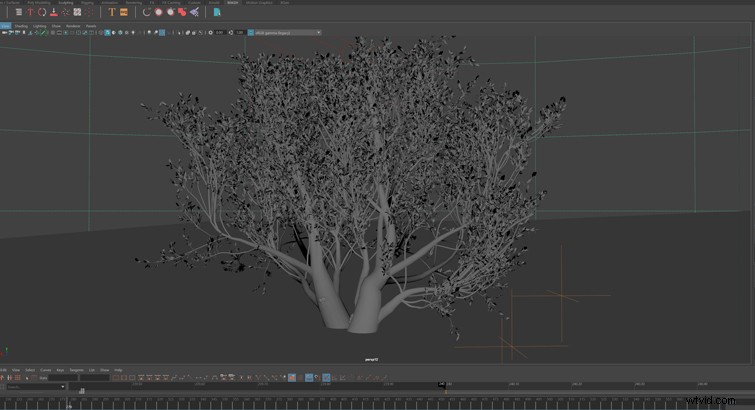

Un arbre 3D générique utilisé dans la scène La lumière directionnelle vient de la gauche, soutenue par le HDRI. De petits espaces d'ombre entre les piliers du pont ajoutent du réalisme.
Récapitulatif de la stratégie d'éclairage :
- Une lumière directionnelle plus un HDRI.
- Le plan routier sert également de capteur d'ombres et de piste de mouvement.
- La géométrie invisible capture toutes les ombres.
- Passe d'occlusion ambiante facultative pour les ombres de contact.
Réflexions finales
L'intégration d'objets 3D dans des séquences en direct est méticuleuse mais gérable avec un flux de travail clair.
Nous avons couvert :
- Tests de qualité des objets 3D.
- Sélection HDRI pour correspondre à la lumière ambiante.
- Orientation du soleil et douceur des ombres.
- Utiliser une géométrie personnalisée pour capturer les ombres.
- Animation le long d'un chemin.
Vous trouverez ci-dessous un autre exemple d'une voiture se déplaçant le long d'une route sinueuse, où j'ai utilisé un avion rotatif attaché à la voiture pour capturer efficacement les ombres.
Une autre animation de voiture le long d'un cheminN'hésitez pas à expérimenter ces techniques et à choisir celle qui convient le mieux à votre projet. Si vous avez apprécié cet épisode, suivez-moi sur LinkedIn pour plus de tutoriels.
Dans la troisième partie, nous aborderons la composition After Effects pour peaufiner l'intégration.
